Giới thiệu kỹ thuật

Cos động lực (cable lug) là đầu nối kim loại dùng để kết thúc cáp điện lực trước khi đấu vào thanh cái, MCCB, aptomat tổng, đầu cực máy biến áp, motor hoặc các thiết bị phân phối điện công suất lớn.

Cos động lực khác hoàn toàn với đầu cos chụp (ferrule terminal) dùng cho dây mềm nhỏ trong tủ điện điều khiển. Cos động lực thường được dùng cho cáp điện lực tiết diện lớn, phổ biến từ 6mm² trở lên, tùy tiêu chuẩn thiết kế và loại đầu cos của nhà sản xuất.

Mối bấm cos động lực không đạt yêu cầu là nguyên nhân phổ biến gây phát nhiệt tại đầu cáp, đứt tiếp xúc, cháy tủ điện và mất điện đột ngột.

---

Vai trò trong hệ thống

Cos động lực xuất hiện tại các điểm đấu nối quan trọng nhất của hệ thống điện:

• Tủ điện tổng (MDB/SMDB): đầu cáp từ máy biến áp hoặc nguồn đến thanh cái.
• Tủ điện phân phối (DB): đầu cáp nhánh từ tủ tổng đến từng tủ khu vực.
• Motor, bơm, máy nén: đầu cáp cấp nguồn trực tiếp vào hộp đấu dây.
• Máy phát điện: đầu cáp kết nối với ATS và tủ điện dự phòng.

Chất lượng mối bấm cos ảnh hưởng trực tiếp đến điện trở tiếp xúc tại đầu cáp. Tiếp xúc kém làm tăng sụt áp, sinh nhiệt cục bộ và giảm tuổi thọ toàn bộ hệ thống cáp.

---

Ứng dụng thực tế trong tủ điện và hệ thống điện

Cos động lực xuất hiện ở một số vị trí đặc thù mà người vận hành cần nhận biết để kiểm tra đúng chỗ:

Tủ điện tổng (MDB): Cáp lực từ máy biến áp hoặc tủ hạ thế về thanh cái đồng. Đây là vị trí mang tải lớn nhất, cos bị lỗi ở đây ảnh hưởng toàn bộ hệ thống phân phối. Tiết diện cáp thường từ 95mm² trở lên, cần kìm thủy lực công suất lớn và kiểm tra nhiệt định kỳ.

Tủ điện phân phối (DB/SMDB): Đầu cáp nhánh từ tủ tổng về từng khu vực. Mỗi nhánh có tiết diện khác nhau tùy tải — phổ biến là 16mm², 25mm², 35mm², 50mm². Lỗi cos ở đây làm mất điện cục bộ theo khu vực.

Hộp đấu dây motor và bơm: Cos được bấm trực tiếp vào 3 đầu cáp pha cấp nguồn cho motor. Môi trường hộp đấu thường bị rung, ẩm và nhiệt cao — yêu cầu cos chất lượng tốt, bọc co nhiệt kín và siết đúng moment.

Tủ ATS và máy phát điện: Đây là điểm chuyển mạch giữa nguồn điện lưới và máy phát. Cos bị lỏng hoặc phát nhiệt tại vị trí này có thể gây mất nguồn dự phòng đúng lúc cần nhất — đặc biệt nguy hiểm với tòa nhà, bệnh viện, data center.

Thanh cái đồng trong tủ điện công nghiệp: Cos được siết trực tiếp vào mặt phẳng thanh cái. Tiếp xúc kém tại đây dẫn đến chênh lệch điện áp giữa các pha, ảnh hưởng thiết bị điện 3 pha nhạy cảm.

---

Dấu hiệu nhận biết cos động lực có vấn đề

Quan sát định kỳ tại các đầu cáp để phát hiện sớm:

• Cos nóng hơn thân cáp khi đo bằng súng nhiệt hồng ngoại.
• Vỏ co nhiệt hoặc băng cách điện bị vàng, phồng, nứt.
• Có mùi khét tại đầu cáp trong tủ điện.
• Thanh cái, bu lông bắt cos bị đổi màu, xỉn hoặc bị oxy hóa xung quanh.
• Cáp bị kéo căng ra khỏi thân cos khi siết bu lông.
• Kiểm tra bằng tay thấy cos bị lỏng hoặc có thể xoay trên đầu cáp. Lưu ý: chỉ kiểm tra cơ học này sau khi đã thực hiện LOTO và xác nhận điện áp về 0V tại điểm làm việc.
• Đo điện áp sụt tại đầu cos cao bất thường so với tính toán.

---

Phân loại hiện tượng

Nhóm A — Cos bị lỏng cơ học

Cos có thể kéo ra khỏi cáp bằng tay hoặc xoay được trên đầu cáp. Nguyên nhân: bấm chưa đủ lực, sai khuôn hoặc không dùng kìm thủy lực chuyên dụng.

Nhóm B — Cos bấm đúng nhưng phát nhiệt

Cos không lỏng nhưng nhiệt độ cao bất thường. Nguyên nhân: lõi đồng không được làm sạch trước khi bấm, oxy hóa bề mặt tiếp xúc, hoặc chọn sai tiết diện cos so với cáp.

Nhóm C — Cos bị ăn mòn hoặc nứt vỡ

Cos bị xanh (đồng oxy hóa), nứt vành hoặc gãy thân sau thời gian vận hành. Nguyên nhân: vật liệu kém chất lượng, không dùng mỡ chống oxy hóa, lắp đặt ở môi trường ẩm hoặc có hóa chất.

---

Nguyên nhân thường gặp

1. Chọn sai tiết diện cos so với cáp Cos quá lớn: lõi đồng không lấp đầy ống, mối bấm rỗng bên trong, tiếp xúc kém ngay từ đầu. Cos quá nhỏ: không nhét được cáp vào hoặc bấm làm nứt thân cos.

2. Không dùng kìm thủy lực chuyên dụng Dùng búa đập, ê tô kẹp hoặc kìm thường không tạo được lực ép đồng đều và đủ mạnh. Mối bấm nhìn ngoài có vẻ chắc nhưng bên trong không có tiếp xúc kim loại đủ diện tích.

3. Chọn sai khuôn bấm (die) Kìm thủy lực đi kèm bộ khuôn nhiều cỡ. Dùng sai khuôn làm mối bấm bị méo, không đúng hình, không ép đủ lõi đồng vào thành cos.

4. Lõi đồng bị oxy hóa, bẩn trước khi bấm Bề mặt lõi đồng bị oxy hóa tạo lớp cách điện mỏng, làm tăng điện trở tiếp xúc dù mối bấm chắc về cơ học.

5. Chiều dài tuốt vỏ không đúng Tuốt ngắn quá: lõi đồng không chạm hết đáy ống cos. Tuốt dài quá: phần đồng trần thò ra ngoài, rủi ro chạm chập.

6. Không dùng mỡ chống oxy hóa Với điểm nối đồng – nhôm, nên ưu tiên cos lưỡng kim hoặc phụ kiện chuyển tiếp phù hợp, kết hợp mỡ chống oxy hóa theo khuyến nghị kỹ thuật. Không nên chỉ dựa vào mỡ chống oxy hóa nếu hai kim loại tiếp xúc trực tiếp trong môi trường ẩm.

---

Quy trình bấm cos động lực từng bước

Bước 0 — Cắt điện và thực hiện LOTO trước khi thao tác

Mục đích: Đảm bảo an toàn tuyệt đối trước khi chạm vào cáp, cos hoặc bất kỳ thành phần nào trong hệ thống điện.

Cách làm:

• Xác định điểm cấp nguồn cho khu vực làm việc.
• Cắt CB hoặc dao cách ly tại điểm nguồn.
• Thực hiện LOTO (Lockout/Tagout): khóa CB và treo thẻ cảnh báo theo quy trình nội bộ.
• Dùng đồng hồ VOM/multimeter phù hợp cấp điện áp để kiểm tra không còn điện áp tại điểm làm việc. Cần đo giữa pha–pha, pha–N và pha–PE nếu có. Bút thử điện chỉ dùng để kiểm tra nhanh ban đầu, không thay thế phép đo xác nhận an toàn.
• Nếu hệ thống có tụ điện hoặc UPS, cần thêm thời gian xả tụ và xác nhận điện áp về 0V.

⚠️ Không bắt đầu bất kỳ thao tác nào nếu chưa xác nhận đã cô lập hoàn toàn nguồn điện.

Dấu hiệu kết luận: Đồng hồ VOM/multimeter đo được 0V tại các điểm cần kiểm tra theo sơ đồ hệ thống. LOTO đã được thực hiện, treo thẻ cảnh báo và ghi nhận trước khi thao tác.

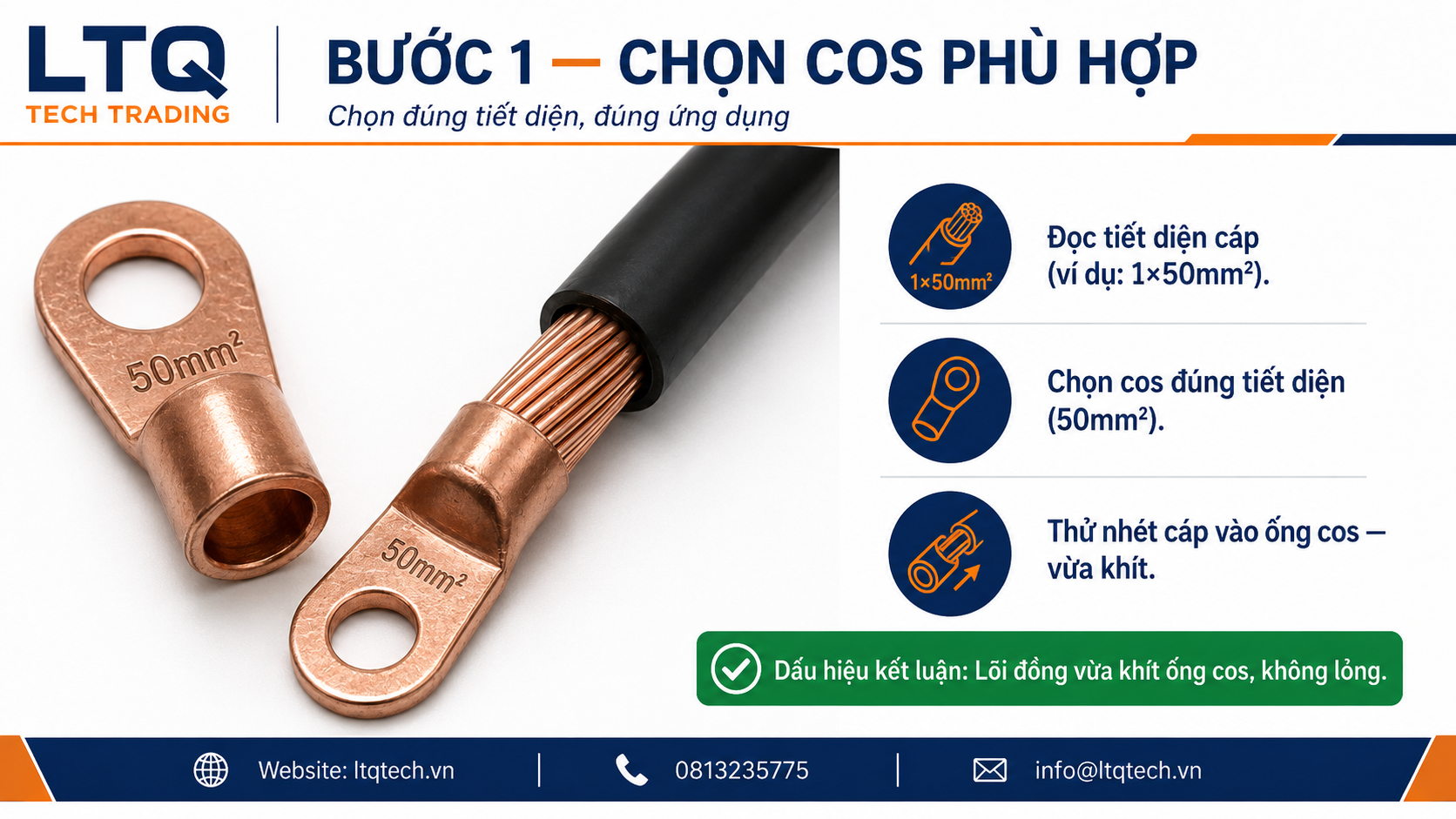

Bước 1 — Xác định tiết diện cáp và chọn cos phù hợp

Mục đích: Đảm bảo cos khớp đúng với tiết diện cáp — không lớn hơn, không nhỏ hơn.

Cách làm: Đọc thông số in trên vỏ cáp (ví dụ: 1×50mm²). Chọn cos ghi đúng tiết diện 50mm². Thử nhét đầu cáp vào ống cos — lõi đồng vừa khít, không lỏng quá, không phải ép mạnh.

Dấu hiệu kết luận: Lõi đồng nhét vào được dễ dàng và không có khe hở rõ ràng giữa lõi đồng và thành ống.

Bước 2 — Xác định chiều dài tuốt vỏ

Mục đích: Lõi đồng chạm hết đáy ống cos, không thừa không thiếu.

Cách làm: Đặt cos cạnh đầu cáp, đánh dấu chiều dài ống kim loại lên vỏ cáp. Tuốt vỏ đúng vị trí đánh dấu. Chiều dài tuốt phụ thuộc vào chiều sâu ống từng loại cos — không dùng con số cố định, phải đo trực tiếp trên cos đang dùng hoặc tra catalogue nhà sản xuất.

Dấu hiệu kết luận: Nhét cáp vào cos, lõi đồng chạm đáy ống, vỏ cáp sát miệng ống cos, không có phần đồng trần thò ra.

Bước 3 — Làm sạch lõi đồng

Mục đích: Loại bỏ lớp oxy hóa trên bề mặt đồng để tăng diện tích tiếp xúc kim loại thực.

Cách làm: Dùng chổi đồng, khăn sạch hoặc giấy nhám mịn để làm sạch nhẹ bề mặt lõi đồng vừa tuốt. Không chà quá mạnh làm đứt sợi cáp hoặc để bụi kim loại còn sót lại trong ống cos. Nếu có mỡ chống oxy hóa (Penetrox hoặc tương đương), bôi một lớp mỏng vào ống cos trước khi nhét cáp.

Dấu hiệu kết luận: Lõi đồng sáng, không có mảng xanh hoặc xỉn.

Bước 4 — Chọn đúng khuôn bấm (die)

Mục đích: Khuôn đúng cỡ tạo hình nén phù hợp, ép đủ lực đều toàn bộ tiết diện.

Cách làm: Chọn khuôn ghi đúng tiết diện (ví dụ: 50mm²). Lắp khuôn vào kìm thủy lực theo hướng dẫn của nhà sản xuất kìm. Kiểm tra khuôn đóng mở trơn tru trước khi bấm.

Dấu hiệu kết luận: Khuôn khép lại chính xác, không lệch, không kêu bất thường.

Bước 5 — Thực hiện bấm cos

Mục đích: Tạo mối nén kim loại đủ lực, đồng đều, không rỗng bên trong.

Cách làm: Đặt thân cos vào khuôn đúng vị trí (thường là cách miệng ống khoảng 5–10mm để không bấm vào vùng chuyển tiếp). Bơm kìm thủy lực cho đến khi van xả tự mở (van áp suất giới hạn).

⚠️ Không dừng giữa chừng tại một lần bấm. Không bấm chồng lên cùng một vị trí hoặc bấm lệch khỏi vùng thân ống cos. Với cos thân dài hoặc cáp tiết diện lớn, số lần bấm và vị trí bấm phải theo khuyến nghị của nhà sản xuất cos, kìm và khuôn.

Dấu hiệu kết luận: Van xả kìm mở tự động cho biết kìm đã đạt áp suất làm việc. Tuy nhiên mối bấm chỉ đạt yêu cầu khi đã dùng đúng khuôn, đúng tiết diện cos, đúng vị trí bấm và kiểm tra lại hình dạng mối bấm sau khi ép.

Bước 6 — Kiểm tra mối bấm

Mục đích: Xác nhận mối bấm đạt yêu cầu cơ học và điện trước khi đấu vào tủ.

Cách làm:

• Thực hiện kéo thử sơ bộ để kiểm tra mối bấm không bị tuột hoặc xoay. Với công trình yêu cầu nghiệm thu chặt, lực kéo và tiêu chí đạt phải theo hướng dẫn của nhà sản xuất cos/kìm hoặc tiêu chuẩn thi công áp dụng.
• Quan sát hình dạng mối bấm: đồng đều, không nứt, không bị thắt.
• Kiểm tra phần đồng không thò ra ngoài miệng ống.
• Nếu có thiết bị: đo điện trở tiếp xúc tại mối bấm bằng micro-ohm meter.

Bước 7 — Hoàn thiện đầu cos

Mục đích: Bảo vệ mối bấm khỏi oxy hóa và cách điện phần đồng trần.

Cách làm: Dùng co nhiệt có lớp keo bên trong (adhesive heat shrink) bọc từ thân cos xuống vỏ cáp, dùng máy sấy nhiệt co đều. Hoặc dùng băng tự dính kỹ thuật nếu không có co nhiệt.

⚠️ Không bọc co nhiệt che lên mặt tiếp xúc bắt vào thanh cái hoặc vùng lỗ bắt bu lông. Phần mặt tiếp xúc của cos phải sạch, phẳng và tiếp xúc trực tiếp với bề mặt đấu nối.

Bước 8 — Đấu cos vào thanh cái hoặc thiết bị

Mục đích: Hoàn thành kết nối điện tại điểm cuối, đảm bảo tiếp xúc mặt phẳng giữa cos và thiết bị.

Cách làm: Làm sạch bề mặt tiếp xúc của cos và thanh cái trước khi siết. Đặt cos thẳng hàng, không để cáp kéo lệch làm xoắn đầu cos. Siết bu lông bằng cờ lê lực (torque wrench) theo moment khuyến nghị của thiết bị hoặc nhà sản xuất.

Dấu hiệu kết luận: Bu lông siết đúng moment, cos không xoay, cáp không bị căng hay xoắn tại điểm đấu. Sau khi đóng điện và hệ thống mang tải ổn định, kiểm tra nhiệt tại đầu cos bằng súng nhiệt hồng ngoại hoặc camera nhiệt để phát hiện sớm điểm tiếp xúc kém.

---

Cách xử lý theo từng nguyên nhân

Chọn sai cỡ cos: Tháo cos, chọn lại đúng tiết diện theo thông số in trên vỏ cáp. Cắt lại đầu cáp nếu lõi đồng đã bị biến dạng.

Không dùng kìm thủy lực: Trang bị đúng kìm chuyên dụng phù hợp tiết diện. Không thay thế bằng búa, ê tô hoặc kìm thường dù trong điều kiện khẩn cấp.

Sai khuôn bấm: Tra bảng khuôn theo tiết diện cos đang dùng. Nếu chưa chắc, thử nghiệm bấm trên mẫu thải trước khi bấm thật.

Lõi đồng bị oxy hóa: Làm sạch lại bằng chổi đồng hoặc giấy nhám mịn. Bôi mỡ chống oxy hóa vào ống cos trước khi nhét cáp, đặc biệt với môi trường ẩm hoặc cáp nhôm.

Chiều dài tuốt sai: Đo lại chiều sâu ống cos, cắt lại đầu cáp, tuốt đúng chiều dài. Không dùng con số cố định từ bài viết hoặc kinh nghiệm trước đó.

Cos bị ăn mòn sau lắp đặt: Thay cos mới, bôi mỡ chống oxy hóa, bọc co nhiệt có keo kín toàn bộ phần đồng trần. Nếu là điểm nối đồng–nhôm, chuyển sang cos lưỡng kim.

---

Những lỗi xử lý sai thường gặp

1. Dùng búa đập hoặc ê tô để bấm cos Lực ép không đều, không đủ, không kiểm soát được. Mối bấm nhìn ngoài có vẻ chắc nhưng tiếp xúc thực chỉ ở một vài điểm. Phát nhiệt và hỏng theo thời gian.

2. Bấm sai vị trí, bấm chồng lên cùng một điểm hoặc không theo số lần/vị trí khuyến nghị của nhà sản xuất Gây méo ống, ứng suất không đều trong lõi đồng, giảm chất lượng tiếp xúc. Số điểm bấm và vị trí bấm phải tuân theo tài liệu kỹ thuật của cos và kìm đang dùng.

3. Không làm sạch lõi đồng trước khi bấm Lớp oxy hóa tạo điện trở tiếp xúc ngay từ đầu, dù mối bấm về cơ học là chắc.

4. Bọc băng cách điện thường thay vì co nhiệt có keo Băng thường bong theo thời gian, để hở phần đồng trần, dễ oxy hóa và rủi ro chạm chập.

5. Siết bu lông bắt cos quá chặt Làm biến dạng lỗ bắt vít của cos, đặc biệt với cos đồng nhỏ tiết diện trung bình. Nên dùng cờ lê lực (torque wrench) theo moment siết khuyến nghị của thiết bị.

6. Để đồng và nhôm tiếp xúc trực tiếp không có biện pháp bảo vệ Với điểm nối giữa đồng và nhôm, cần dùng cos lưỡng kim (bi-metallic lug), long đền phụ kiện phù hợp hoặc mỡ chống oxy hóa theo khuyến nghị kỹ thuật. Không để đồng và nhôm tiếp xúc trực tiếp trong môi trường ẩm vì dễ phát sinh ăn mòn điện hóa, làm tăng điện trở tiếp xúc và phát nhiệt theo thời gian.

---

Khi nào cần gọi nhà thầu chuyên nghiệp

• Cáp tiết diện lớn vượt khả năng kìm thủy lực đang có: cần kìm công suất phù hợp và kỹ thuật viên có kinh nghiệm. Ngưỡng cụ thể tùy thuộc vào thông số kìm, không dùng con số cố định.
• Hệ thống cáp trung thế hoặc đấu nối máy biến áp.
• Phát hiện cos cũ bị cháy xém, ăn mòn nghiêm trọng hoặc đứt lõi trong ống.
• Cáp trong hệ thống đang có điện, cần cắt điện đúng quy trình LOTO.
• Không có kìm thủy lực phù hợp hoặc không có khuôn đúng tiết diện.
• Phát nhiệt bất thường tại đầu cos nhưng chưa xác định được nguyên nhân.

---

Checklist bấm cos động lực

☐ Đã xác nhận cắt điện, LOTO và kiểm tra 0V tại điểm làm việc

☐ Xác định tiết diện cáp và chọn đúng cỡ cos

☐ Kiểm tra cos: không nứt, không biến dạng, lỗ bắt vít không bị hỏng ren

☐ Đo và đánh dấu chiều dài tuốt vỏ trực tiếp trên cos — không dùng con số cố định

☐ Tuốt vỏ gọn, không cắt đứt sợi đồng

☐ Làm sạch lõi đồng bằng chổi đồng hoặc giấy nhám mịn — không chà mạnh làm đứt sợi

☐ Bôi mỡ chống oxy hóa vào ống cos nếu môi trường ẩm hoặc cáp nhôm

☐ Chọn đúng khuôn bấm theo tiết diện

☐ Bấm đúng vị trí, đúng số lần theo khuyến nghị nhà sản xuất

☐ Kiểm tra: kéo thử, quan sát hình dạng mối bấm, không có đồng thò ra

☐ Bọc co nhiệt có keo từ thân cos xuống vỏ cáp

☐ Làm sạch bề mặt thanh cái trước khi đấu cos

☐ Siết bu lông theo moment khuyến nghị của thiết bị

☐ Ghi nhãn đầu cáp nếu là hệ thống nhiều sợi

---

Kiểm tra nghiệm thu sau khi đóng điện

Sau khi hoàn tất đấu nối và đóng điện trở lại, cần thực hiện kiểm tra nghiệm thu trước khi bàn giao hoặc đưa hệ thống vào vận hành chính thức.

Bước 1 — Kiểm tra nhiệt: Để hệ thống mang tải ổn định ít nhất 15–30 phút. Dùng súng nhiệt hồng ngoại hoặc camera nhiệt đo nhiệt độ tại tất cả đầu cos vừa bấm. So sánh với các đầu cos cùng nhánh — chênh lệch vượt 10°C (tham khảo) là dấu hiệu cần kiểm tra lại.

Bước 2 — Kiểm tra điện áp sụt: Đo điện áp tại điểm đầu và điểm cuối nhánh cáp. Sụt áp bất thường so với tính toán thiết kế có thể chỉ ra điện trở tiếp xúc cao tại đầu cos.

Bước 3 — Quan sát bằng mắt: Kiểm tra co nhiệt không bị phồng, không có khói, không có mùi khét. Bu lông không có dấu hiệu lỏng sau khi mang tải.

Checklist nghiệm thu:

☐ Nhiệt độ đầu cos trong giới hạn bình thường và đồng đều giữa các pha

☐ Không có mùi khét hoặc khói tại tủ điện

☐ Co nhiệt không phồng, không nứt

☐ Bu lông bắt cos không lỏng sau khi mang tải

☐ Điện áp sụt trong giới hạn thiết kế

☐ Ghi nhận kết quả kiểm tra vào hồ sơ tủ điện

---
